Một, Tổng quan về sản phẩm

Bộ cắt đứt loại phun ngoài trời chống đóng băng có khả năng chịu đựng thời tiết tốt và độ ổn định cao, đồng thời không bị ảnh hưởng bởi điều kiện thời tiết, giúp nâng cao đáng kể an toàn cho hệ thống điện. lịch bóng đá trực tiếp Đặc biệt phù hợp với các khu vực yêu cầu độ ổn định trong phân phối điện cao và môi trường tự nhiên khắc nghiệt, nơi thường xuyên bị ô nhiễm bụi bẩn và muối.

Hai, Điều kiện sử dụng

1, Phù hợp với nhiệt độ môi trường trên 65°C, dưới -45°C.

2, Độ cao không vượt quá 2000m, tốc độ gió không lớn hơn 35m/s

Ba, Đặc điểm chính

Thân bộ cắt đứt được thiết kế theo cấu trúc nguyên khối, kín hoàn toàn và cách điện toàn phần, giải quyết tận gốc những hạn chế về khả năng cách điện và khả năng chống bụi bẩn của các loại bộ cắt đứt truyền thống. tu vi tuan moi

Dây dẫn đầu ra trên và dưới được làm bằng cao su kết cấu nguyên khối, giúp ngăn chặn hiệu quả sự ô nhiễm bụi bẩn, muối biển và các tác nhân khác, với khả năng chịu thời tiết rất tốt. lịch bóng đá trực tiếp

3. Phần chân đế ống sứ thân bộ cắt được thiết kế dạng kín, vật liệu sử dụng là nhựa polyetylen có khả năng chịu thời tiết cao, kết hợp cùng nắp đậy kín để bảo vệ, mang lại khả năng kín khí và khả năng chịu thời tiết tuyệt vời.

4, Sau khi ngắt mạch, ống nóng chảy bật ra, nắp đậy phía dưới rơi xuống, làm chỉ báo cho việc ngắt mạch, dễ nhận biết.

5, Bộ ngắt mạch có chức năng đóng cắt dòng điện tải, có thể thực hiện thao tác mang tải.

Bốn, Thông số kỹ thuật chính

Tên thông số		Quy cách			Đơn vị
Điện áp định mức		12			kV
Dòng điện định mức		50			A
		6 ～ 50
Tần số định mức		50			Hz
Dòng cắt định mức		8			kA
Tính chất cách điện	Dự án	Điện áp tần số công nghiệp	Điện áp tần số công nghiệp ẩm	Xung sét	kV
	Đối với đất	42	30	75
	Khe hở ngắt	18	36	85

Năm, Hình vẽ kích thước bên ngoài

Sáu 、 Lắp đặt bộ ngắt mạch

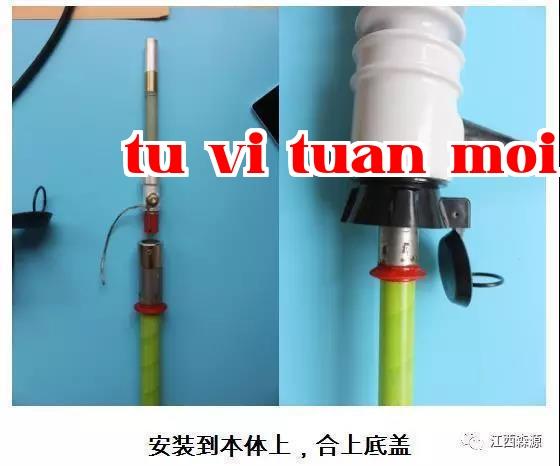

Bảy 、 Thay thế dây chảy Thao tác thay dây chảy

Đưa thanh điều khiển vào ống chứa dây chảy, xoay theo chiều kim đồng hồ, khóa ống dây chảy.

Kéo ống chứa dây chảy cùng thanh điều khiển xuống.

Xoay ống chứa dây chảy ngược chiều kim đồng hồ để lấy ống dây chảy ra khỏi thanh điều khiển.

Tám, Lưu ý

1. Trong quá trình đưa ống dây chảy vào thanh điều khiển và vặn chặt, xin vui lòng cẩn thận thao tác để tránh làm hỏng dây dẫn.

2. Khi đóng cầu dao, phải đóng đúng vị trí.

3. Khi đóng cầu dao, trước tiên hãy nhẹ nhàng đưa vào, sau đó đẩy mạnh, tránh làm hỏng tiếp điểm.
